기술자료
DAEHWA E/M CO.,LTD.
-
220V 100/200W BLDC □90mm
- 제품특징
-
작지만 강력한 BLDC모터로써
적은 소음과 높은 효율을 갖고 있습니다.
기동 토크가 작고 정격 부하 이상의 기동에도 정지하지 않습니다.
가정용 콘센트 AC 전원으로
컨트롤러에 연결하여 바로 구동 가능하며
사용 장소의 제약이 없으며
저가격으로 구동력도 크며 사용하기 편리합니다.
-
사양

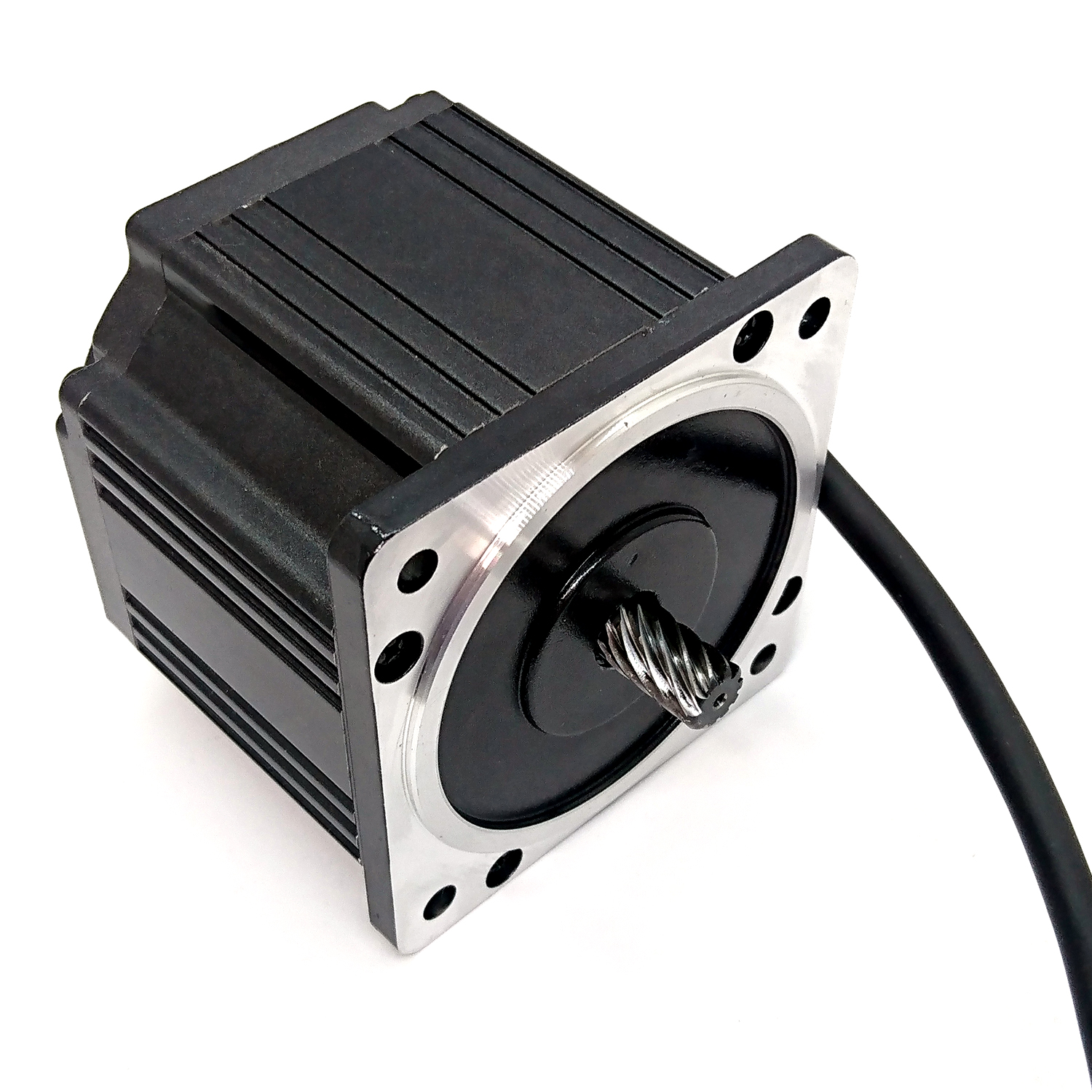

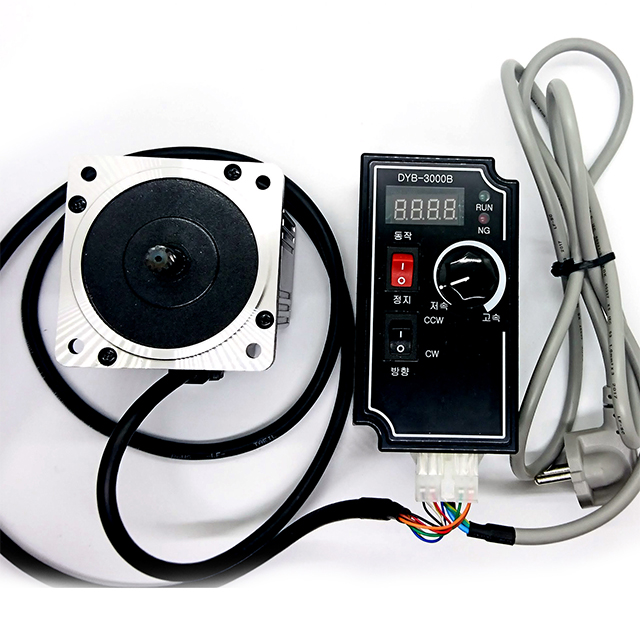

제품사진

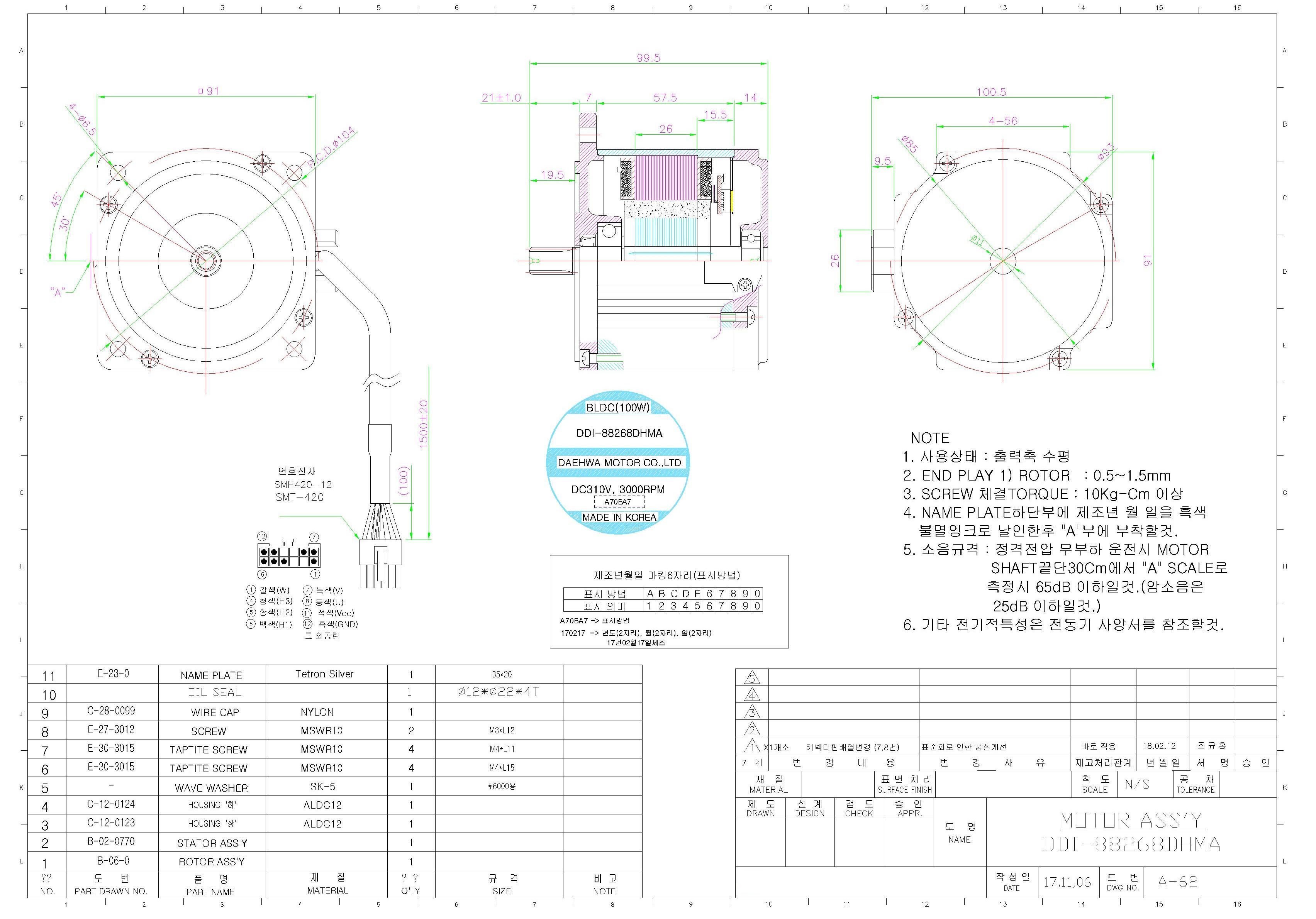

도면
전기적 사양
1) 정격 전압 : 전원전압 - AC 220V, 60Hz
모터전압 - DC 310V ± 10%
회로전압 - DC 15V ± 10%, DC 5V ± 10%,
2) 동작 온도 범위 : -10 ~ +85℃
3) 보존 온도 범위 : -20 ~ +85℃
4) 회전수 범위 : 0 ~ 3,600 rpm (max) 정속도 구동
5) 부하 전류 : AC 220V, 4A Max
- MOTOR 극수 : 8극 motor
- MOTOR 속도 범위 : 300RPM ~ 3,000 RPM
1) 온도상승
Motor Driver IC부 : 100℃ Max
2) 절연저항시험
구출선 공통과 접지간에 DC 500V 메가오옴 절연저항계로 100㏁ 이상 일 것.
3) 절연내력시험
구출선 공통과 접지간에 AC 1,200V를 가하여 1초간 이상이 없을 것.(10mA 이내 일 것)
제품 특성
100W BLDC모터 특성
1.정격사양 (SPECIFICATION)
(1) 극수 8극(pole)
(2) 회전방향 출력축에서 보았을 때 시계방향 (CW), 반시계방향(CCW)
전용제어기에서 회전방향 전환 단자 사용.
(단, 모터 동작시 회전방향 전환은 안됨. 모터 정지시 방향 전환가능)
(3) 절연등급 E종
(4) 정격시간 연속
(5) 사용 회전수 300 ~ 3000RPM (가변볼륨으로 무단속도제어)
(6) 최대 부하 6 Kg.cm 까지 정속도유지 (2400RPM 기준)

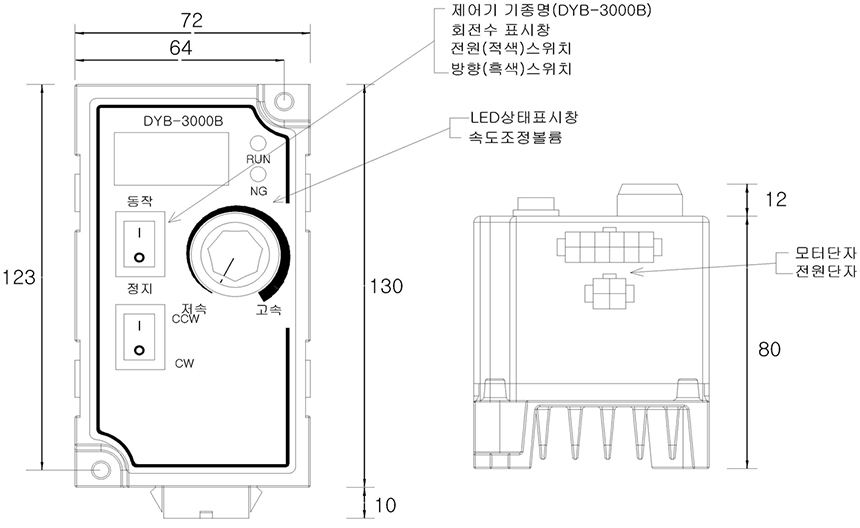

(7) 전용제어기 DYB-3000B
2.무부하 특성 ( NO LOAD CHARACTERISTICS ) [ 2,400 RPM 정속도 기준 ]
(1) 전류(CURRENT) 1.0 MAX [ A]
(2) 회전수 (SPEED) 2400 [RPM]
3.부하 특성 ( LOAD CHARACTERISTICS ) [ 4Kg.cm 부하 기준 ]
(1) 전류(CURRENT) 2.0 MAX [ A ]
(2) 회전수 (SPEED) 2400 [RPM]
(3) 입력 (INPUT POWER) 150 ± 15% [W]
(4) 출력 (OUTPUT POWER) 100 ± 15% [W]
4. 베아링 (BEARING) 6201Z, 6000Z
5. 소 음 (AUDIBLE NOISE) 무부하 운전시 출력단 50cm에서 55dB이하일것 ("A" SCALE)
6. 수 명 (LIFE) 20,000 시간 이상
7. 중 량 (WEIGHT) 약 1,500g
200W BLDC모터 특성
1.정격사양 (SPECIFICATION)
(1) 극수 8극(pole)
(2) 회전방향 출력축에서 보았을 때 시계방향 (CW), 반시계방향(CCW)
전용제어기에서 회전방향 전환 단자 사용.
( 단, 모터 동작시 회전방향 전환은 안됨. 모터 정지시 방향 전환가능)
(3) 절연등급 E종
(4) 정격시간 연속
(5) 사용 회전수 300 ~ 3000RPM (가변볼륨으로 무단속도제어)
(6) 최대 부하 10 Kg.cm 까지 정속도유지 (2400RPM 기준)
(7) 전용제어기 DYB-3000B
2.무부하 특성 ( NO LOAD CHARACTERISTICS ) [ 2,400 RPM 정속도 기준 ]
(1) 전류(CURRENT) 1.0 MAX [A]
(2) 회전수 (SPEED) 2400 [RPM]
3.부하 특성 ( LOAD CHARACTERISTICS ) [ 8.1Kg.cm 부하 기준 ]
(1) 전류(CURRENT) 3.0 MAX [ A ]
(2) 회전수 (SPEED) 2400 [RPM]
(3) 입력 (INPUT POWER) 300 ± 15% [W]
(4) 출력 (OUTPUT POWER) 200 ± 15% [W]
4. 베아링 (BEARING) 6201Z, 6000Z
5. 소 음 (AUDIBLE NOISE) 무부하 운전시 출력단 50cm에서 55dB이하일것 ("A" SCALE)
6. 수 명 (LIFE) 20,000 시간 이상
7. 중 량 (WEIGHT) 약 2,000g
